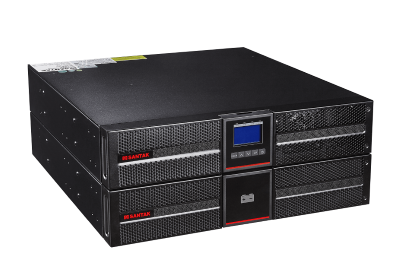

山特UPS电源产品山特电源PT3000灵霄系列UPS
山特电源PT3000灵霄系列UPS产品采用在线双变换结构,IGBT整流设计。 容量范围1kVA-20kVA
友好环境
• 机架塔式互换结构,适用更多场景;
• 高功率密度,10K以内高度2U,20K高度3U,深度小于600mm;
• 1-3K噪音低于40dB,电磁兼容达到C1标准,符合办公环境应用;
性能优异
• 输出功率因数=1,满足更多负载类型;
• 更低能耗,满足新一代机房趋势,3K/10K/20K效率分别达94%/95%/96%;
• CE/TLC 认证,满足一类指标;
智能管理
• M2千兆级监控网卡,兼容各种网络环境;
• IPP/IPM监控软件,底层软件兼容认证;
• 电池智能管理,有效延长电池使用寿命;
• 输出插座分组控制,实现负载分类管理。
产品型号 | PT 1K | PT 2.2K | PT 3K |
输出 | |||
额定容量 | 1kVA | 2.2kVA | 3kVA |
输出功率因数 | 1 | ||
输出额定电压 | 220V/230V/240V | ||
输出电压精度 | ± 1 % | ||
额定输出频率 | (50/60±0.1) Hz | ||
输出制式 | 单相三线 | ||
输出电压总谐波失真THDV(线性负载) | ≤1% | ||
波峰因数比 | ≥3 | ||
在线双转换模式效率 | 92% | 93% | 94% |
经济模式效率 | 97% | 98% | 98% |
过载能力 | 125%,10分钟 | ||
输入 | |||
输入电压范围 | 100VAC-276VAC | ||
输入制式 | 单相三线 | ||
输入频率范围 | 40~70Hz | ||
输入功率因数(PF) | >0.99 | ||
输入电流总谐波失真(THDi) | <5% | ||
电池 | |||
电池电压 | 48VDC | 72VDC | 72VDC |
最大充电电流 | 1.4A | 1.7A | 1.7A |
电池充电温度补偿 | 支持 | 支持 | 支持 |
后备时间(时间/负载) | 20mn/450W | 13mn/1000W | 9mn/1350W |
回充时间 | 3小时回充至 90% | ||
通讯及显示 | |||
显示屏 | LCD | ||
通讯接口 | 标配USB/RS232/RPO/ROO、智能插槽、干节点 | ||
尺寸及重量 | |||
宽x高x深(mm) | 440*86.5*450 | 440*86.5*605 | 440*86.5*605 |
机架式安装高度 | 2U | ||
净重(Kg) | 18 | 25 | 27.6 |
工作环境 | |||
安装类型 | 机架式或塔式安装 | ||
工作环境温度 | 0 ºC ~ 40 ºC | ||
工作环境湿度 | 0 ~ 95% (不结露) | ||
工作环境高度 | 0~3000米,高于1000米需降容 | ||
噪音 | ≤40dB | ≤47dB | ≤47dB |
防护等级 | IP20 | ||
认证与标准 | |||
标准 | 安全:IEC/EN 62040-1 电磁兼容(EMC):IEC/EN 62040-2, C1 性能:IEC/EN 62040-3 | ||
认证 | TLC/CE/CQC节能 |
* 产品提供 3 年质保,含电池。
产品型号 | PT 6K | PT 6KS | PT 10K | PT 10KS* |
输出 | ||||
额定容量 | 6kVA | 6kVA | 10kVA | 10kVA |
输出功率因数 | 1 | |||
输出额定电压 | 220V/230V/240V | |||
输出电压精度 | ± 1 % | |||
额定输出频率 | (50/60±0.1) Hz | |||
输出制式 | 单相三线 | |||
输出电压总谐波失真THDV(线性负载) | ≤1% | |||
波峰因数比 | ≥3 | |||
在线双转换模式效率 | 95% | 95% | 95% | 95% |
经济模式效率 | 98% | 98% | 98% | 98% |
过载能力 | 125%,10分钟 | |||
输入 | ||||
输入电压范围 | 110VAC-275VAC | 单相110VAC-275VAC 三相191VAC-476VAC | ||
输入制式 | 单相三线 | 单相三线三相四线 | ||
输入频率范围 | 40~70Hz | |||
输入功率因数(PF) | >0.99 | |||
输入电流总谐波失真(THDi) | <3%(单相) | |||
电池 | ||||
电池电压 | 192VDC (192V~240V 可调) | |||
最大充电电流 | 0~4A可调(默认1.4A) | 0~12A可调(默认4A) | 0~4A可调(默认2A) | 0~12A可调(默认4A) |
电池充电温度补偿 | 支持 | 支持 | 支持 | 支持 |
后备时间(时间/负载) | 11mn/2700W | - | 8mn/4500W | - |
回充时间 | 3小时回充至 90% | - | 3小时回充至 90% | - |
通讯及显示 | ||||
显示屏 | LCD | |||
通讯接口 | 标配USB/RS232/RPO/ROO、智能插槽、干节点 | |||
尺寸及重量 | ||||
宽x高x深(mm) | 438*86.3*573 | 438*86.3*573 | 438*86.3*573 | 438*86.3*573 |
机架式安装高度 | 2U | |||
净重(Kg) | 14 | 14.4 | 15.9 | 16.3 |
工作环境 | ||||
安装类型 | 机架式或塔式安装 | |||
工作环境温度 | 0 ºC ~ 50 ºC | 0 ºC ~ 50 ºC | 0 ºC ~ 50 ºC | 0 ºC ~ 50 ºC |
工作环境湿度 | 0 ~ 95% (不结露) | 0 ~ 95% (不结露) | 0 ~ 95% (不结露) | 0 ~ 95% (不结露) |
工作环境高度 | 0~3000m | 0~3000m | 0~3000m | 0~3000m |
噪音 | ≤50dB | ≤50dB | ≤55dB | ≤55dB |
防护等级(IP) | IP20 | IP20 | IP20 | IP20 |
认证与标准 | ||||
标准 | 安全:IEC/EN 62040-1 电磁兼容(EMC):IEC/EN 62040-2, C3 性能:IEC/EN 62040-3 | |||
认证 | TLC/CE/CQC节能 |
产品提供 3 年质保,含电池;
*PT10KS 三相输入暂未上市。
